AMAK 80.1 E, höher, stärker, mit teleskopierbarer Klappspitze!

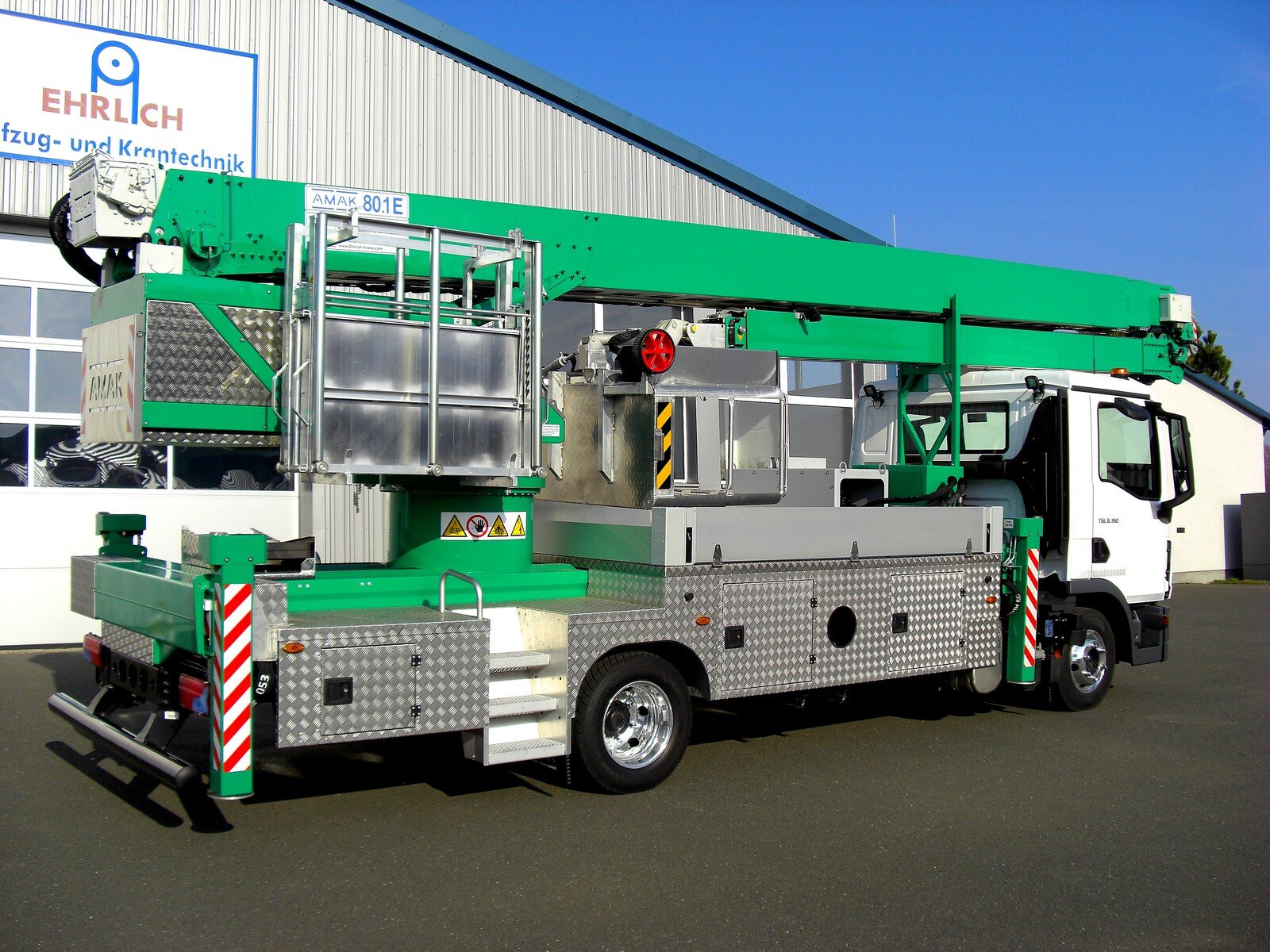

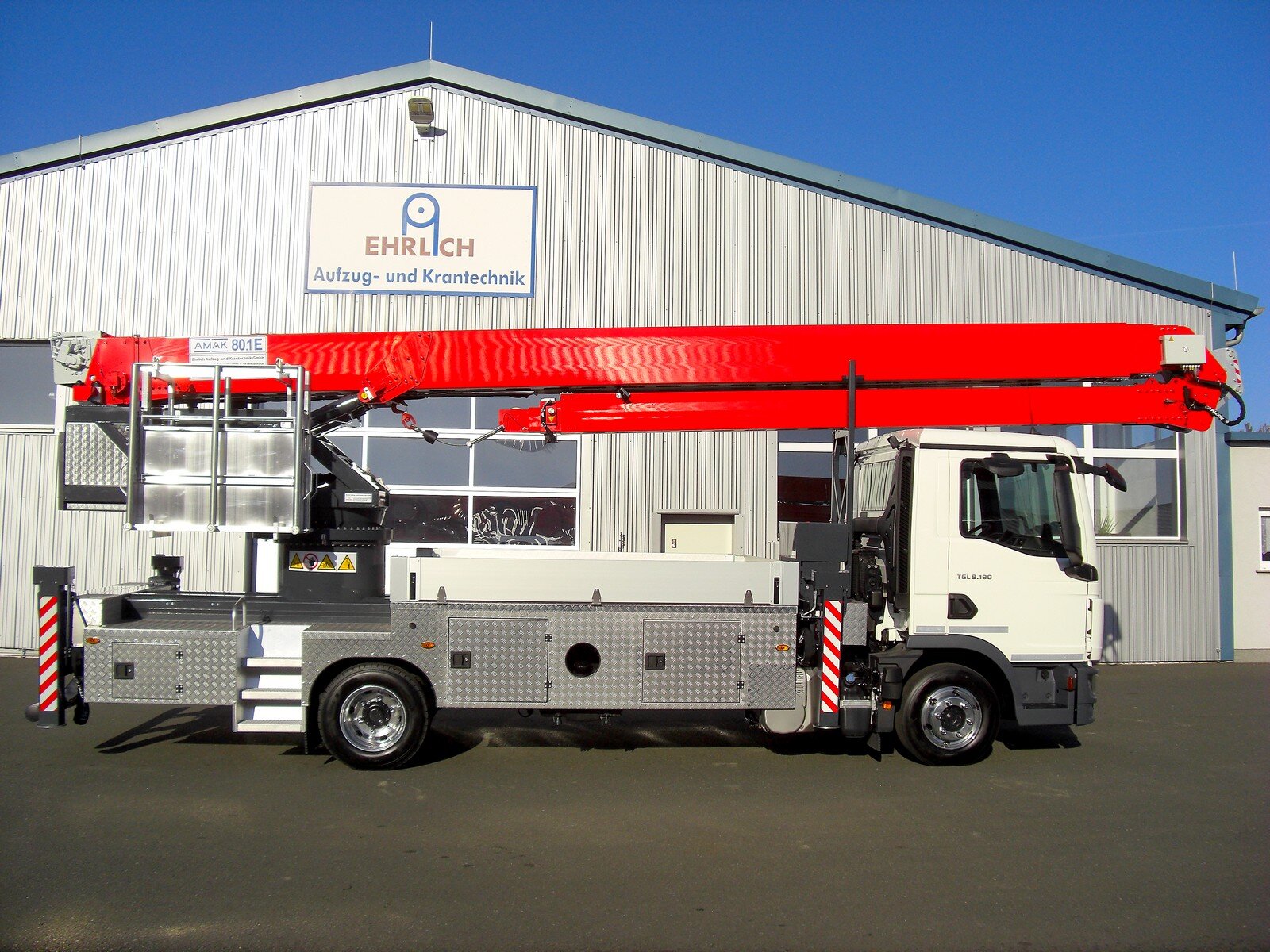

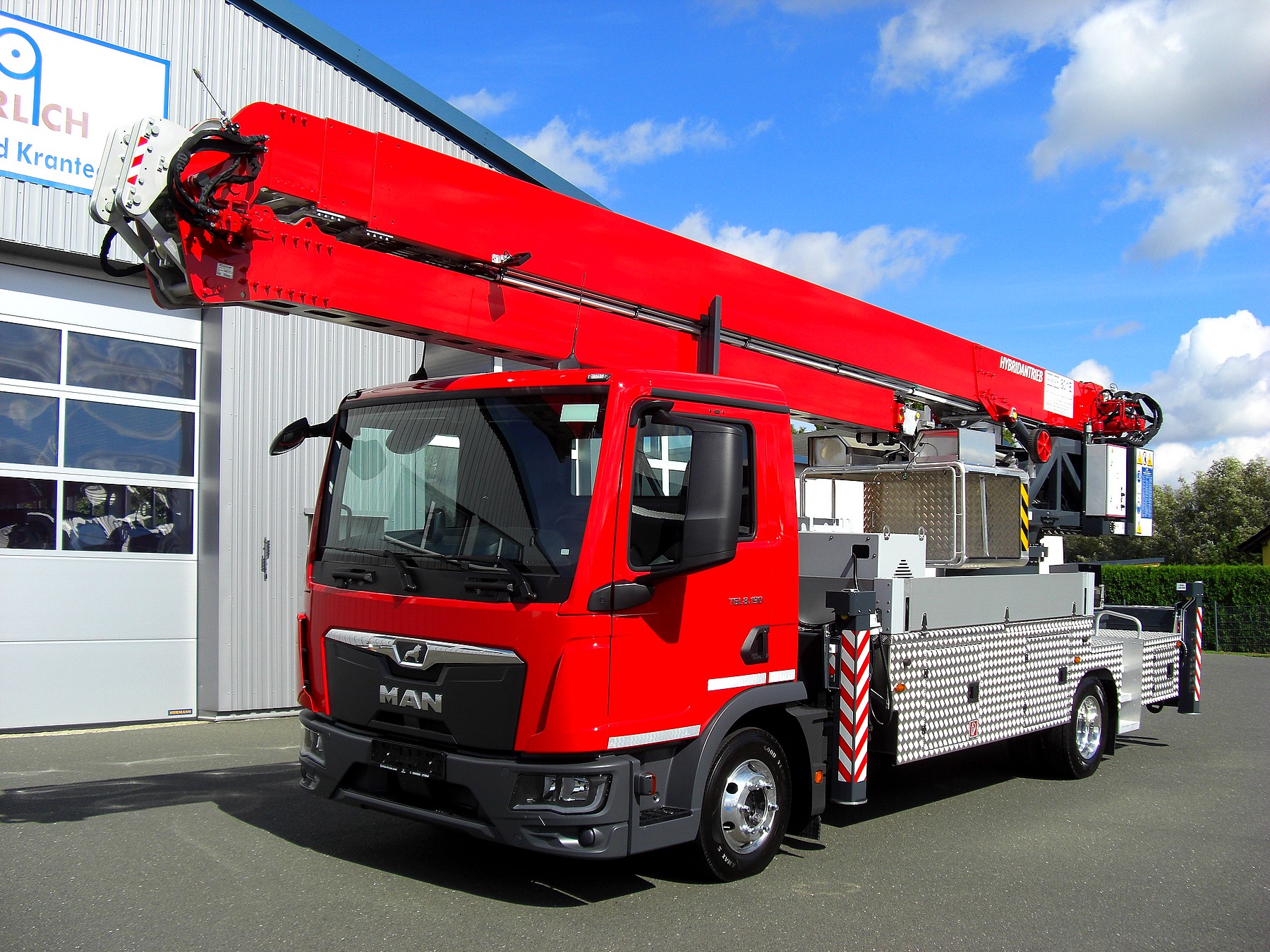

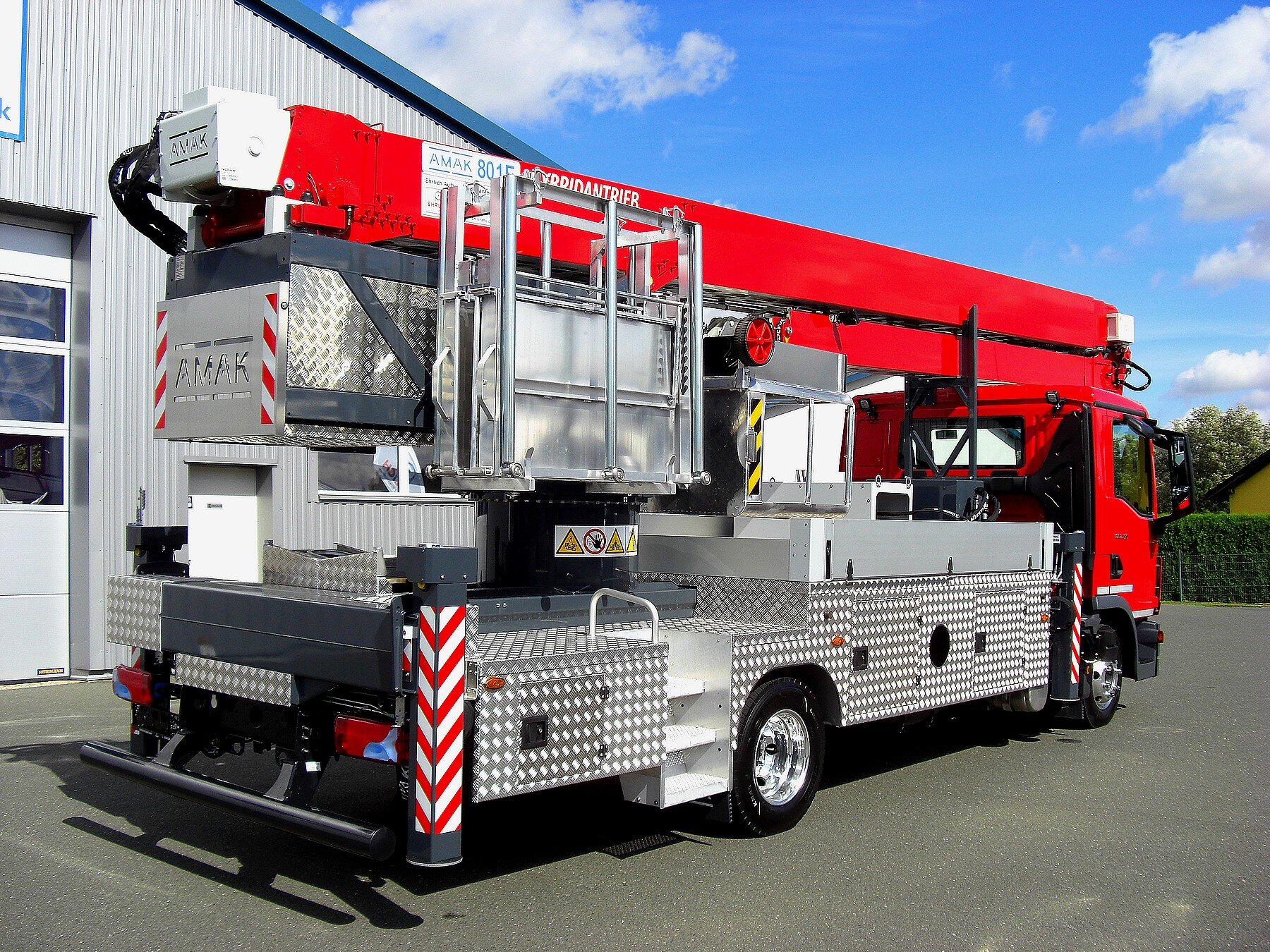

AMAK 80.1 E

• Der neue AMAK 80.1 E, mit hydraulisch teleskopierbarer Klappspitze!

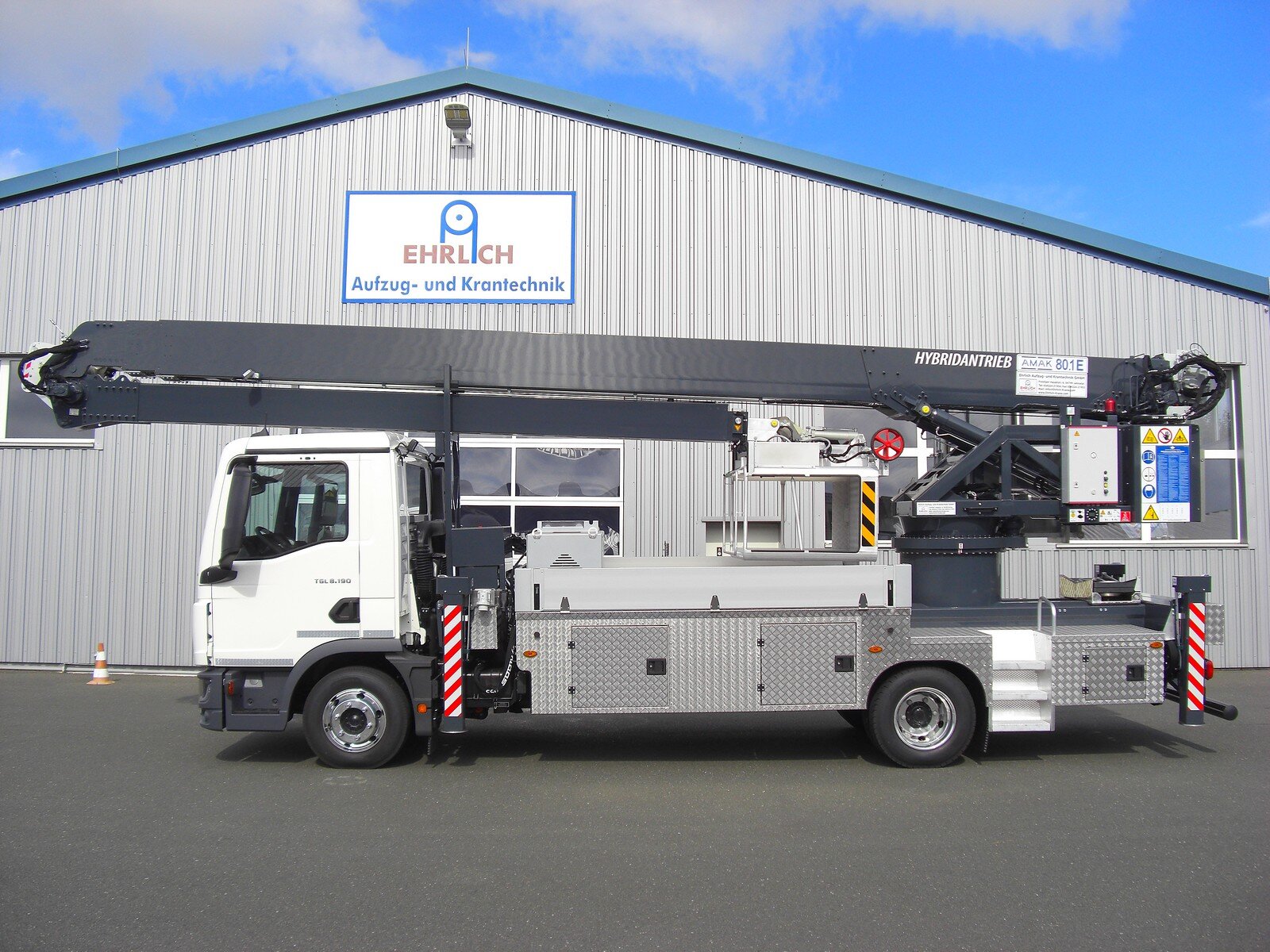

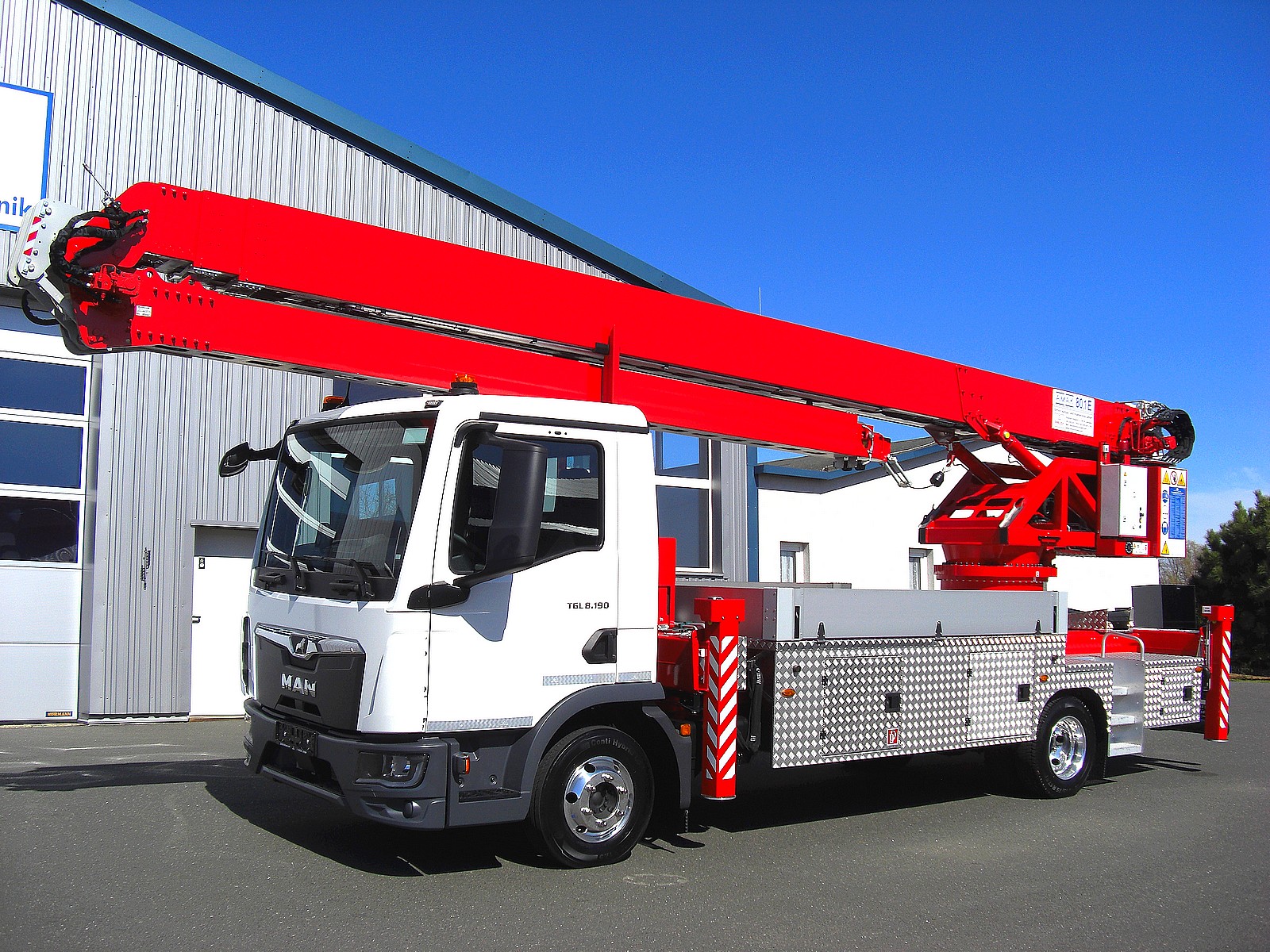

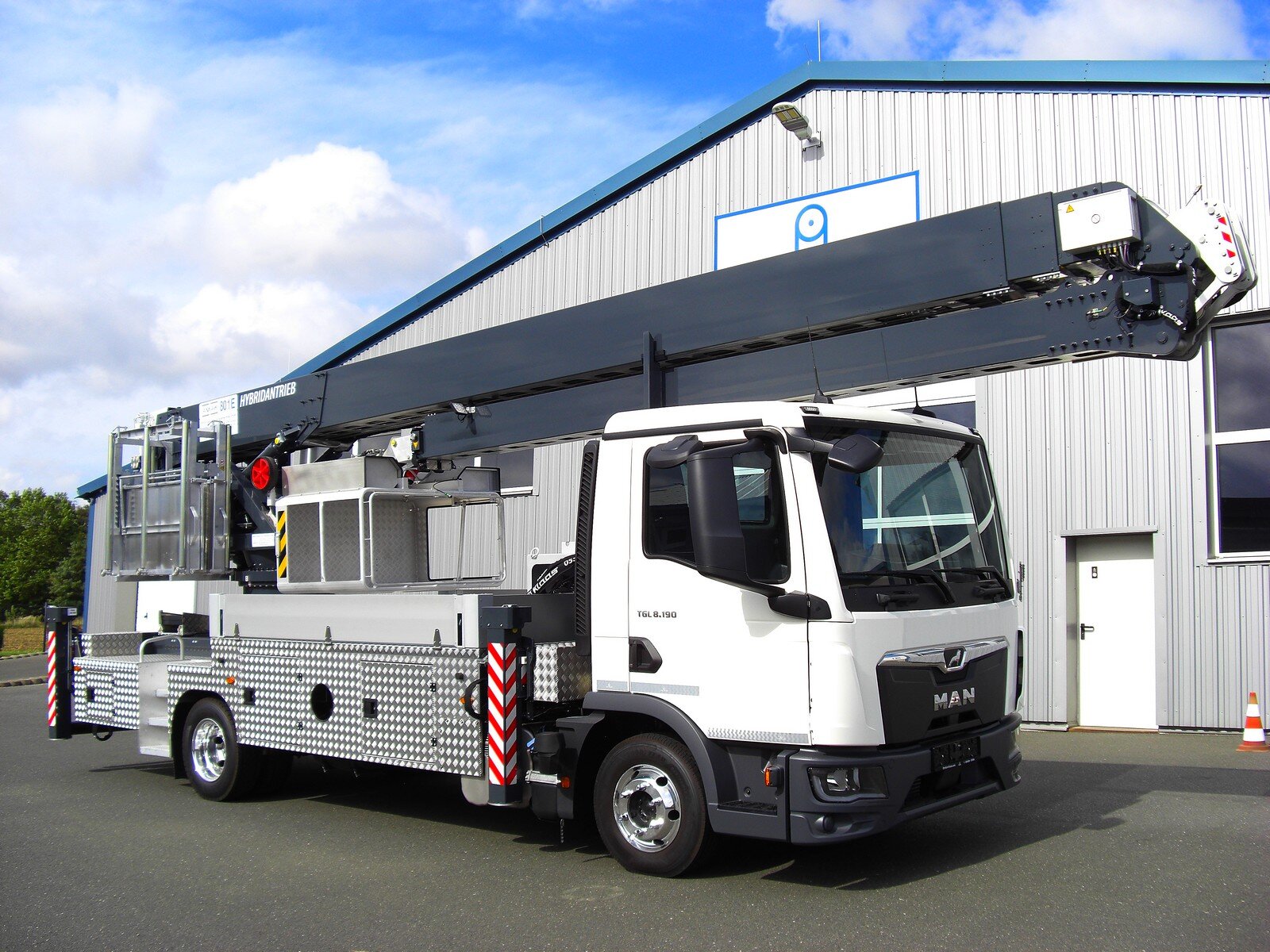

Aluminium-Kranaufbau auf 7,49 t LKW-Fahrgestell, Tragkraft bis 4.000kg, 38,2m Ausfahrlänge, 36,5m Hakenhöhe! In Minuten umzubauen zur 36 Meter Hubarbeitsbühne!
Reichweite z.B. mit 500kg: 21,0 Meter!

Serienmäßige Aufbauautomatik per Funksteuerung, Memoryfunktion, Klappspitze 1-fach hydraulisch ausfahrbar per Funkfernbedienung!
Die Gesamtlänge der Klappspitze beträgt 12,89 Meter!
Für diese Kranklasse sehr niedrige Durchfahrtshöhe von nur 3,55 Meter!

Für den AMAK 80.1 E können wir 3 Antriebsarten für den Kranbetrieb zur Verfügung stellen:
1. Wartungsarmer und sparsamer Antrieb über LKW-Motor
2. Variante mit zusätzlichen Hybridantrieb
3. Kranbetrieb vollelektrisch durch leistungsstarken Elektromotor
Serienmäßiger Personensicherungsmodus (FPM) nach BG-Richtlinien, für freies Arbeiten in großen Höhen am Kranausleger, ohne stationäre Sicherungsmöglichkeiten.

Technische Kurzreferenz

Maße:

Ausfahrlänge:	38,20 m
Hakenhöhe:	36,50 m
Max. Tragfähigkeit:	4.000 kg / 2.000 kg
Stützbreite variabel:	von 3,03- 5,27 m
Fahrzeugmaße fahrbereit:	L: 9,65 m B: 2,55 m H: 3,55 m
Länge Klappspitze:	12,89 m
Ausleger (4.000 / 2.000 kg):	5,80 m
Klappspitz- Teleskop (500 kg)	10,22 m
Auszug (250 kg)	12,89 m

Reichweiten:

Last	Ausladung	Höhe
4.000 kg Abladefunktion	3,20 m	11,00 m
3.000 kg Abladefunktion	5,50 m	9,50 m
2.500 kg Abladefunktion	7,00 m	6,50 m
2.000 kg	5.00 m	25,50 m
1.000 kg	13,10 m	21,20 m
500 kg	21,00 m	18,10 m
250 kg	31,00 m	15,00 m

Das AMAK 80.1 E – Konzept:

Der Umbau auf optionale Abladefunktion erhöht die Tragkraft auf 4.000kg
Aufbauautomatik per Funkfernsteuerung
Memoryfunktion des Kranauslegers
TFR-Mastsystem aus Alu-Spezial-Legierung
Drei Antriebsarten stehen zur Verfügung:
- Wartungsarmer und sparsamer Antrieb über LKW-Motor
- Antrieb LKW-Motor mit zusätzlichem Hybridantrieb für den Kranbetrieb
- Kranbetrieb vollelektrisch durch leistungsstarken Elektromotor
Alle Kranfunktionen unter Last bedienbar
1- fach teleskopierbare Klappspitze per Funkfernbedienung
Arbeitsbühnenfunktion mit großen seitlichen Auslagen und 36 Meter Arbeitshöhe
Kompaktes 2-Achs LKW-Fahrgestell 7,5 t

Zu den Fotos vom AMAK 80 / 80.1 E Kontaktformular Anfahrt

Ausführliche Beschreibung

Der AMAK 80.1 E, unser neuer Aluminium Kran mit vollhydraulischem Antrieb, genial einfach, sparsam und robust. Leistungsstark und extrem zuverlässig durch sein neues Antriebskonzept!
TSR-Mastsystem aus hochfester Aluminium-Spezial-Legierung mit sehr niedrigem Eigengewicht. Verschweißt durch modernstes Rührreibschweißverfahren. Durch dieses Verfahren werden enorme Festigkeiten und Tragfähigkeiten erreicht.
Für diese Kranklasse sehr niedrige Durchfahrtshöhe von nur ca. 3,55 m!! Hier müssen die meisten Krane schon umdrehen!
Stabiler Rohrrahmen mit zwei Doppelabstützträgern für Abstützungen
Stufenlos teleskopierbarer Grundausleger mit Gegenzugseilwinde, d.h. der Grundausleger kann in jedem möglichen Winkel, auch waagerecht, aus- und eingefahren werden, zusätzlich 5,0 m Klappspitze hydraulisch ausklappbar. Durch maximale Steilstellung des Kranauslegers können Lasten direkt am Fahrzeug aufgenommen werden, kein Mindestabstand nötig!
Neu: enorme Leistungssteigerung der Klappspitze! Die Klappspitze (2.000 kg) ist zweifach teleskopierbar. Die 1. Verlängerung ist per Funk stufenlos ausfahrbar auf 10,22 m (500 kg!!), die 2. Handverlängerung ist sehr einfach per Hand auf 12,89 m (250 kg!!) verlängerbar. Kein Kabelumstecken o.ä. erforderlich, Kabel sind in der Klappspitze verlegt und verlängern sich automatisch beim teleskopieren der Klappspitze.
Dadurch ist der neue AMAK 80.1 E bestens zur Verwendung als Hebebühne geeignet! Riesige seitliche Ausladungen und eine max. Arbeitshöhe von 36 Meter! Siehe Lastendiagramm Bühnenbetrieb!
4.000 kg max. Nutzlast durch Abladefunktion, Ausfahrlänge 38,2 m, Hakenhöhe 36,5 m, siehe Lastendiagramm
Zugkraft der Seilwinde max. 2.000 kg
Alle Seilwinden mit Schlaffseilsicherung und Senkbremsventilen
Hubgeschwindigkeit des Lasthakens stufenlos regelbar von 0-60 m/min

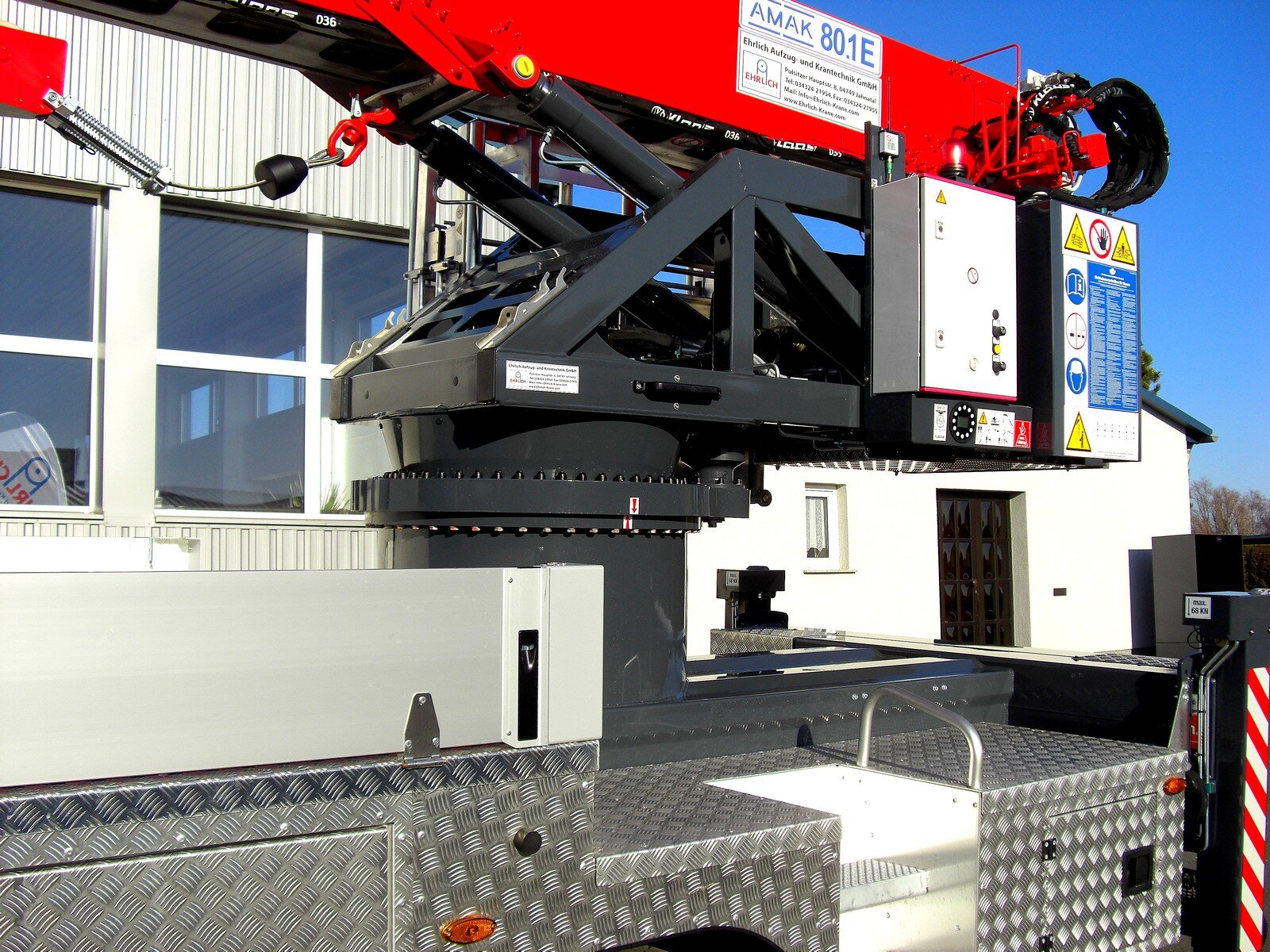

Kranoberwagen hydraulisch angetrieben, endlos drehbar!
Alle Energieleitungen, wie Elektrokabel und Hydraulikschläuche sind im inneren des Auslegers wartungsfrei verlegt, keine Kabel- oder Schlauchtrommeln im Aussenbereich
Notablasspumpe, für alle Kranfunktionen incl. Abstützung
Kranbedienung durch serienmäßige moderne Sicherheits-SPS/CAN-Bus-Steuerung, einschließlich LKW-Motor-Start-Stop
Kranfunktionen haben automatische Sanftanfahr- und Bremsfunktion, dadurch ruckfreie und materialschonende Bedienung möglich
Serienmäßige Aufbauautomatik der Generation 2, für schnellen und sicheren Kranaufbau über die Funkfernsteuerung, incl. sehr großen Abstützungshub für Bodenfreiheit und Geländeausgleich!
Funksteuerung besitzt großes LCD-Display für Anzeige vieler Kranfunktionen, z.B. optische Balkenanzeige der jeweiligen Abstützsituation für unkomplizierten Kranaufbau und optimale Sicherheit, Anzeige der Hakenlast in Kilogramm und Ausladungsreserve in Prozent
Serienmäßige Memory-Funktion: Ständige Kranbewegungen können gespeichert werden, der Ausleger bewegt sich dann automatisch zwischen zwei programmierten Positionen, intelligent und komfortabel!
Funkfernsteuerung mit großem LCD-Display und Memory-Funktion: Viele Anzeige- und Diagnosefunktionen zur Unterstützung des Kranführers.

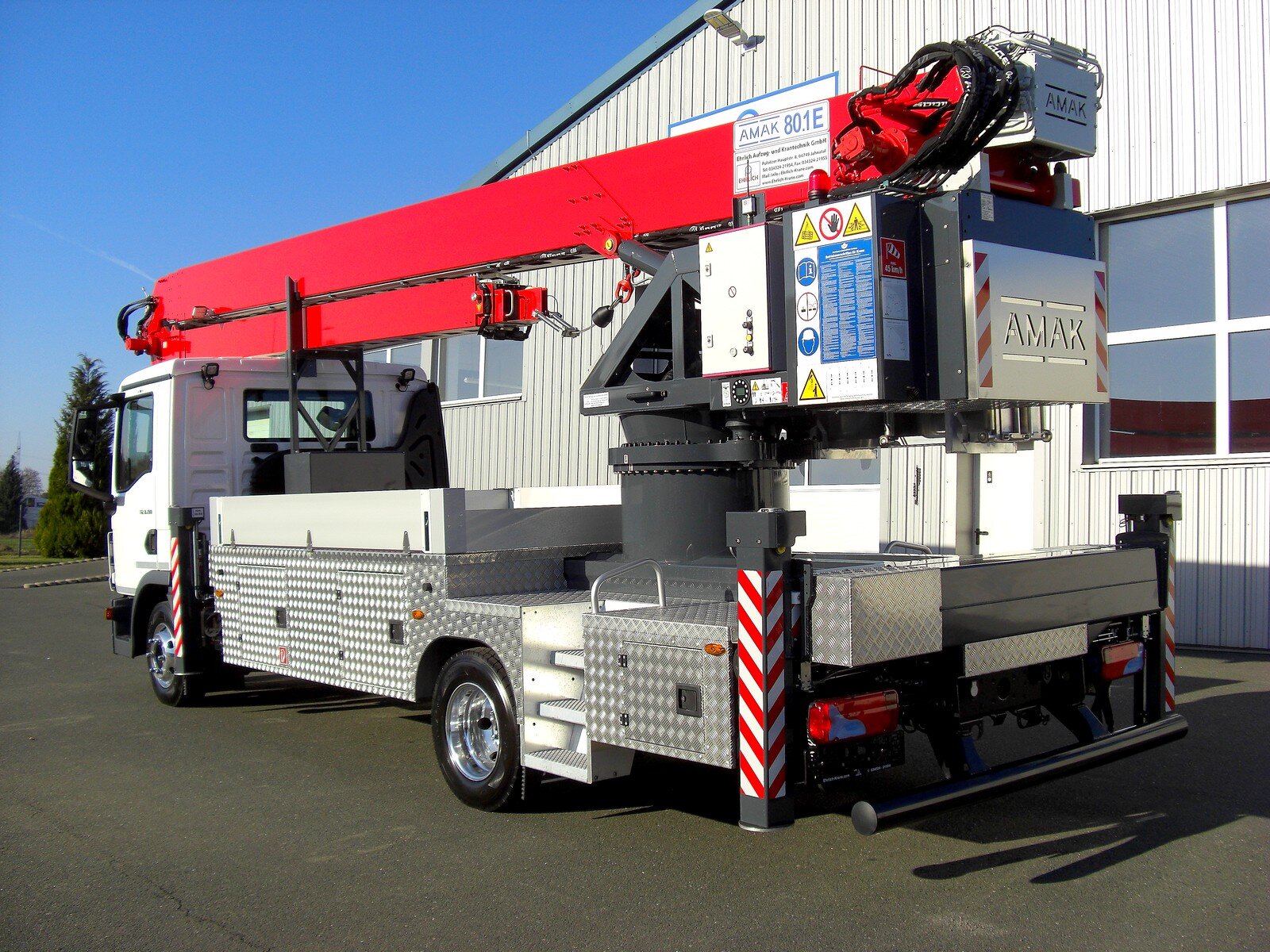

Vierfache hydraulische H-Abstützungen aus Stahl, elektronisch überwacht
ASC-Steuerung = Aktive Standsicherheits-Kontrolle mit automatischer Drehbereichsbegrenzung, dynamische Reichweitenanpassung (DRA) nach jeweiliger Abstütz- und Aufbausituation
Antrieb der Hydraulik über Nebenantrieb des LKW = einfach, sparsam und sehr wartungsarm, (ca. 2,4 l/Stunde im Kranbetrieb!!) Zusatzmotor entfällt = keine unnötigen Wartungsarbeiten und Fehlerquellen, nur ein Kraftstofftank! Endlich problemloses Anspringen des Motors auch im Winter bei Frosttemperaturen! Nicht zu vergessen, in der kalten Jahreszeit immer ein warmes Fahrerhaus!
Durch genügend Leistungsreserven des LKW-Motors ist eine leistungsstarke Verstell-Hydraulikpumpe (selbstregelnd) verbaut. Diese ist energiesparend, es wird nur die Ölmenge geliefert, die gerade benötigt wird. Dadurch können mehrere Kranfunktionen auf einmal, ohne Geschwindigkeitsverlust und gegenseitiger Beeinflussung jeder einzelnen Funktion, betätigt werden. Das kann kein Kran mit separatem Antriebsmotor!

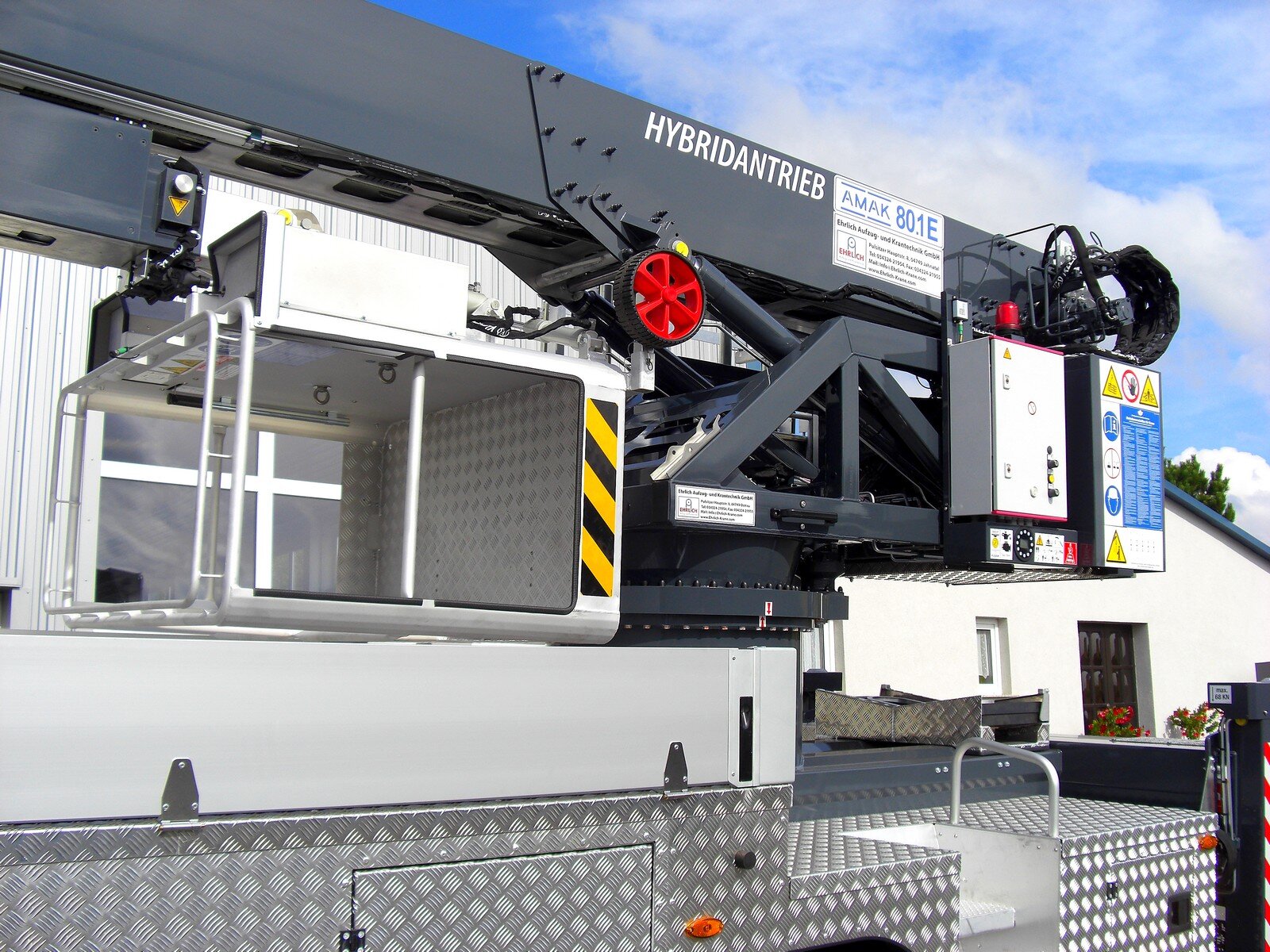

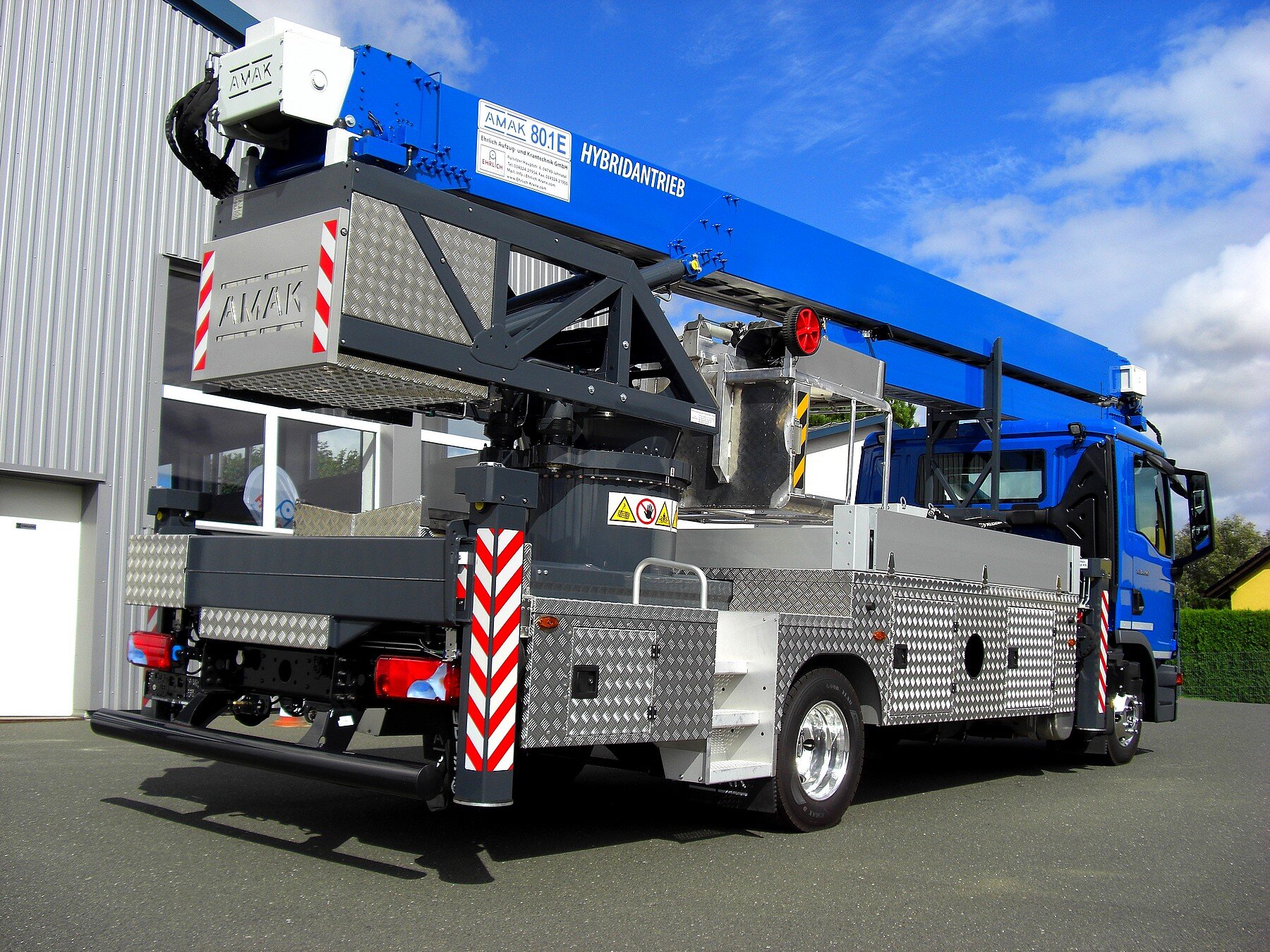

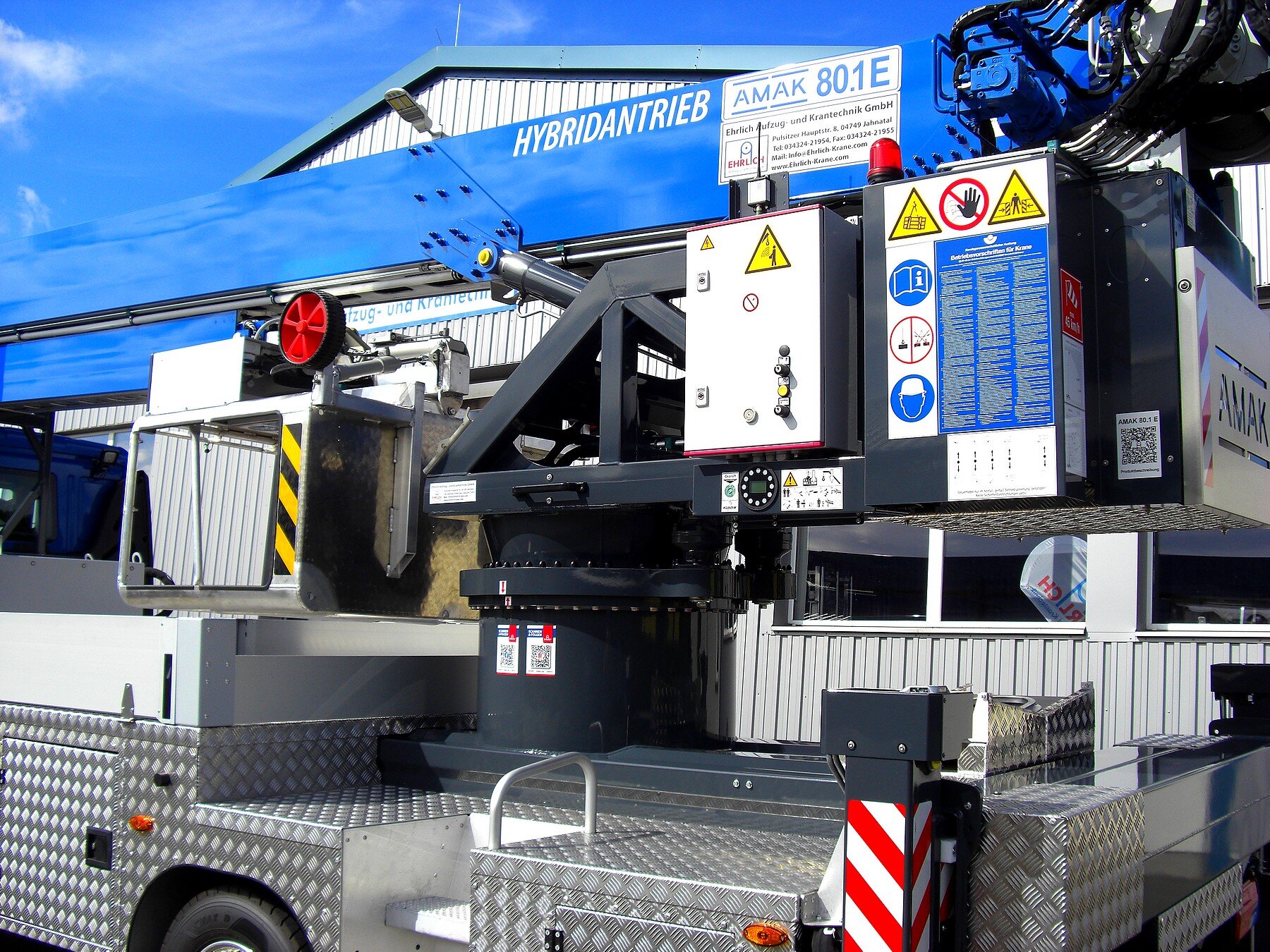

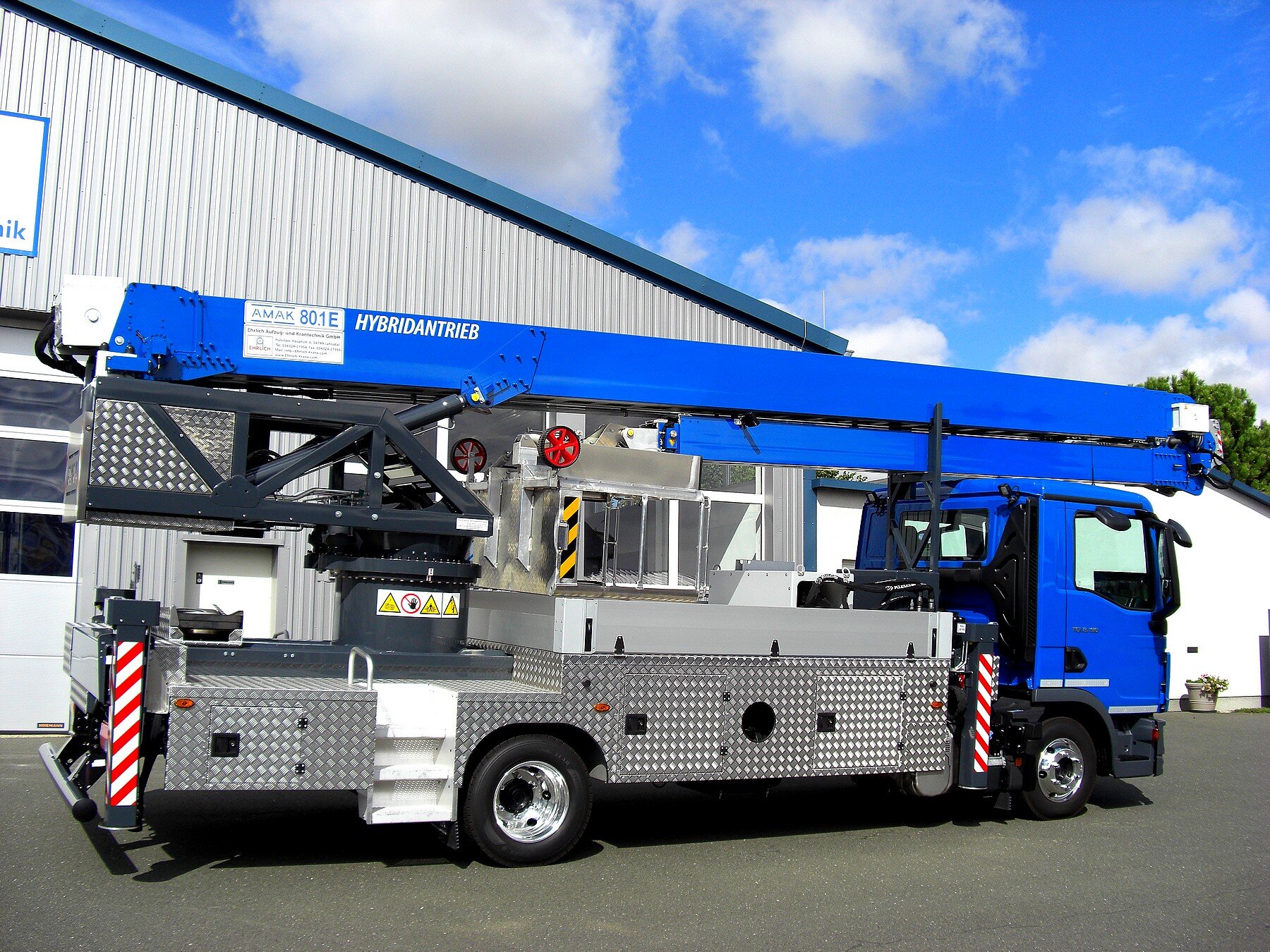

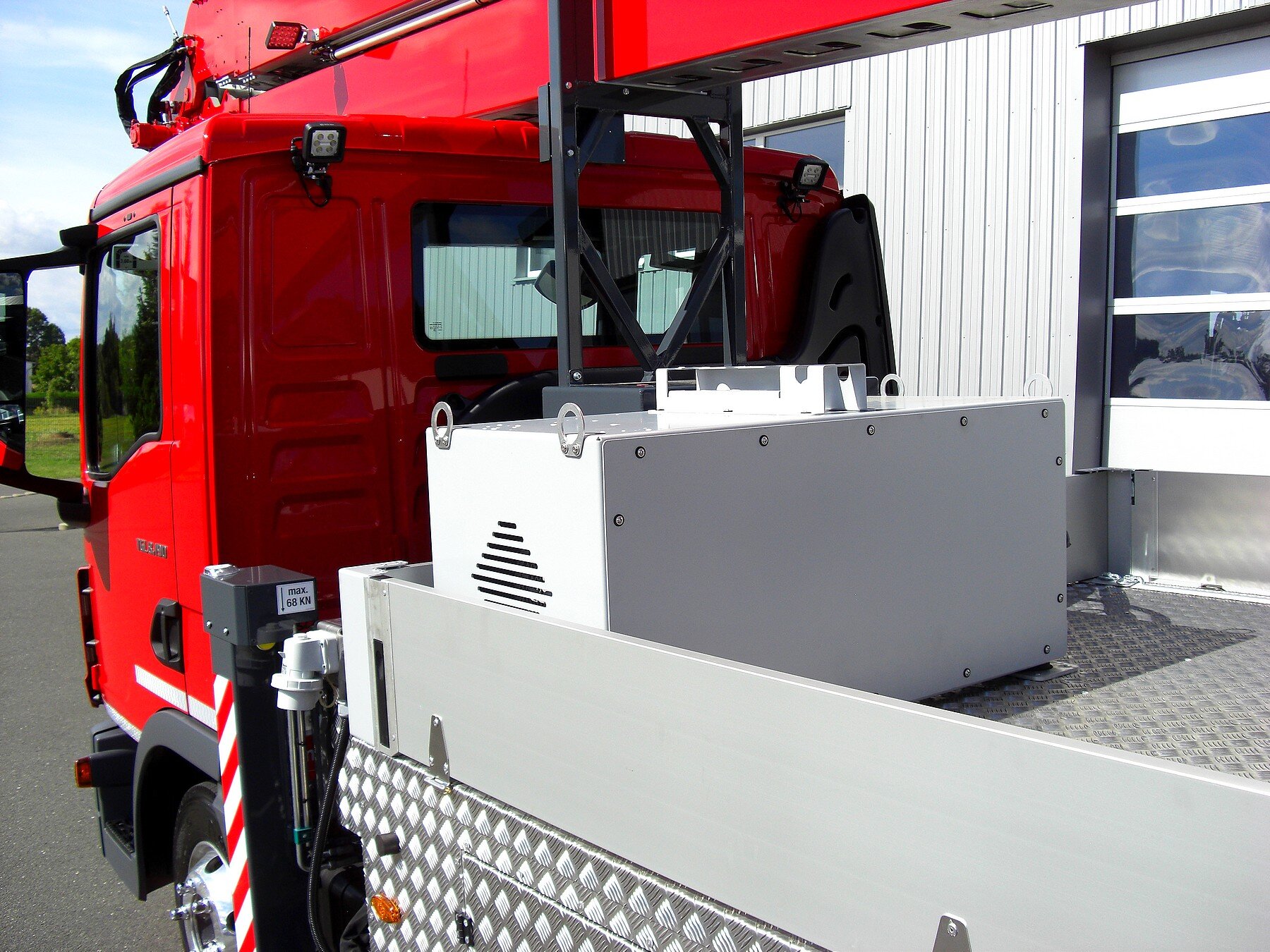

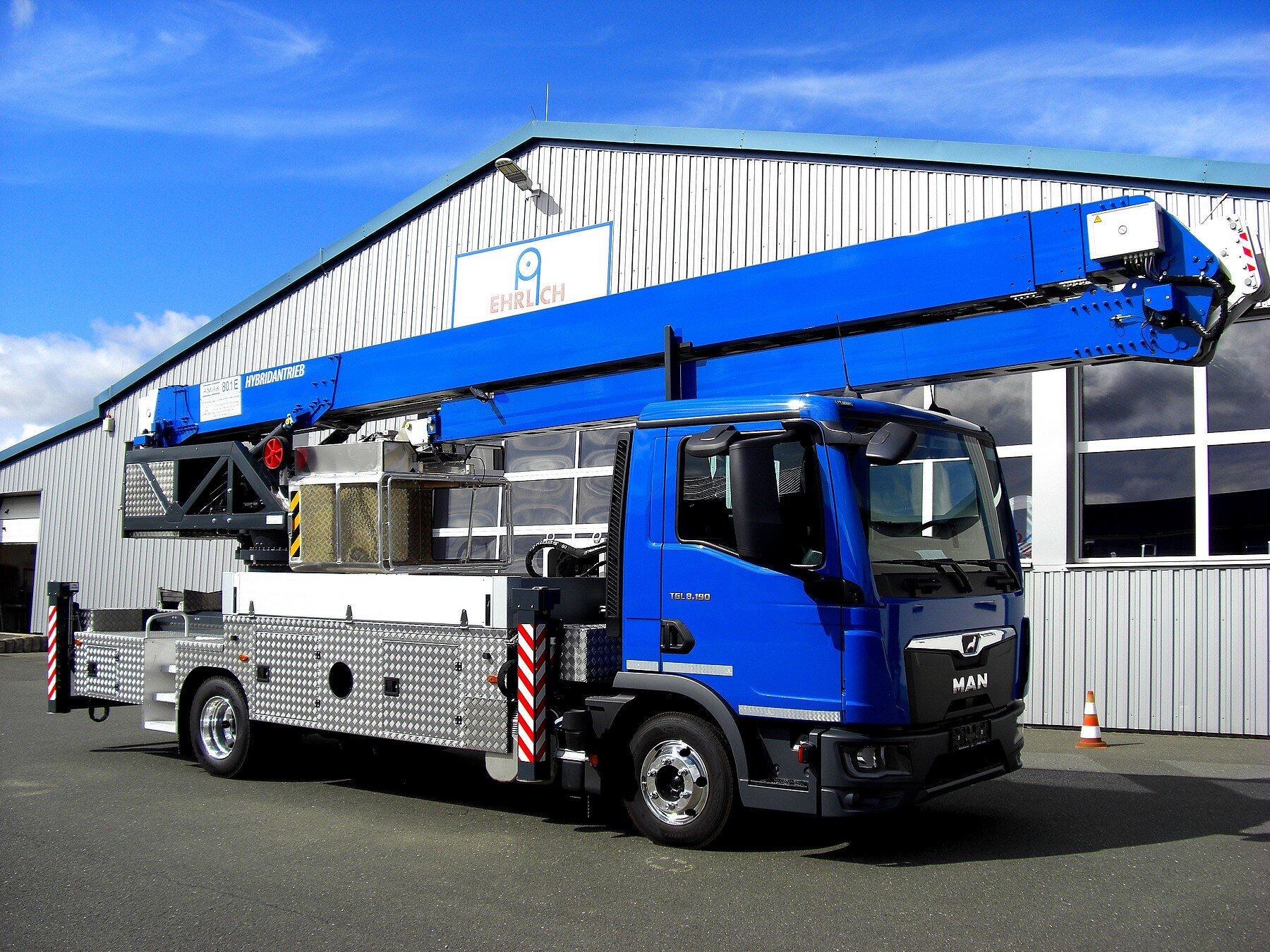

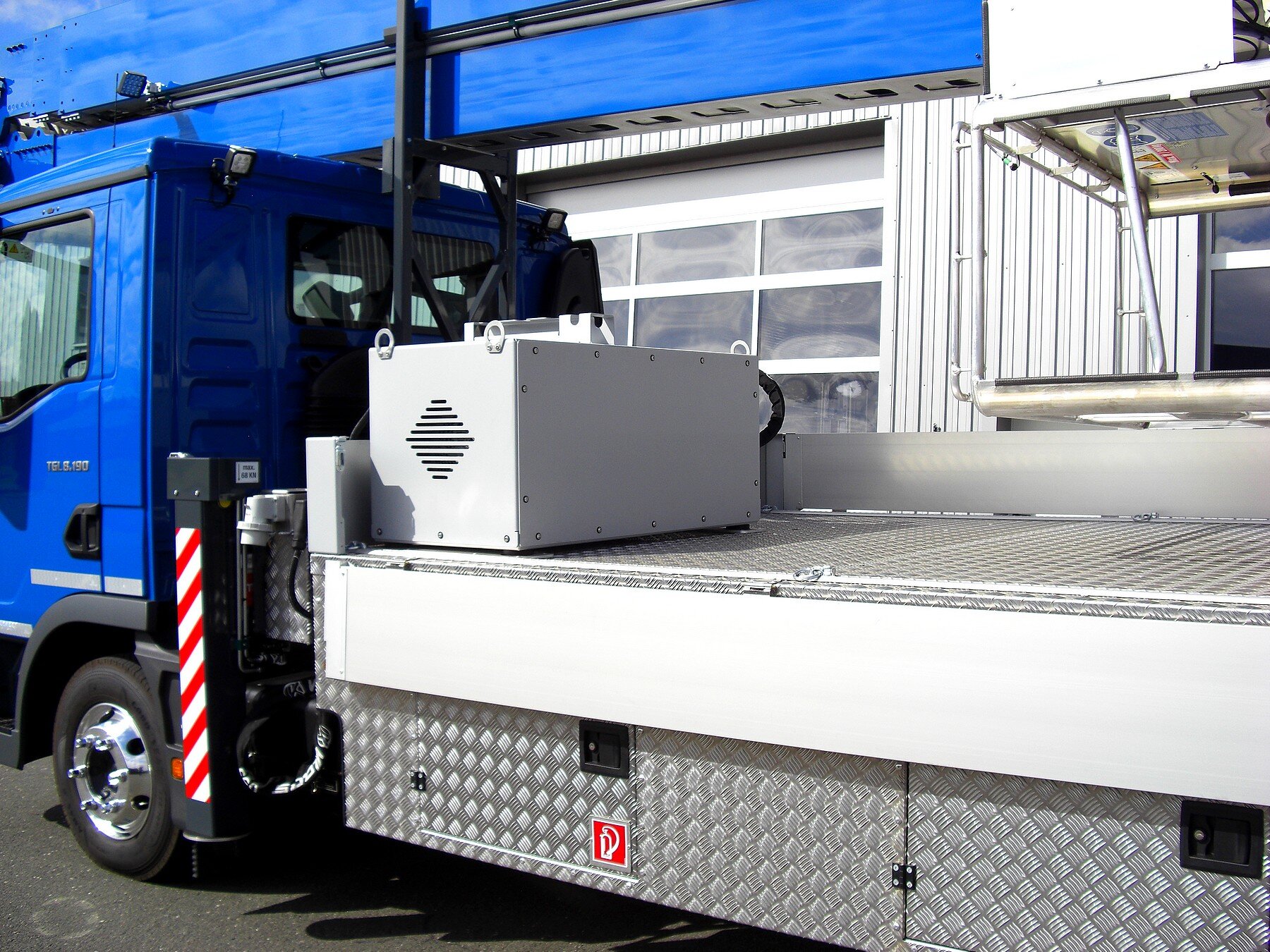

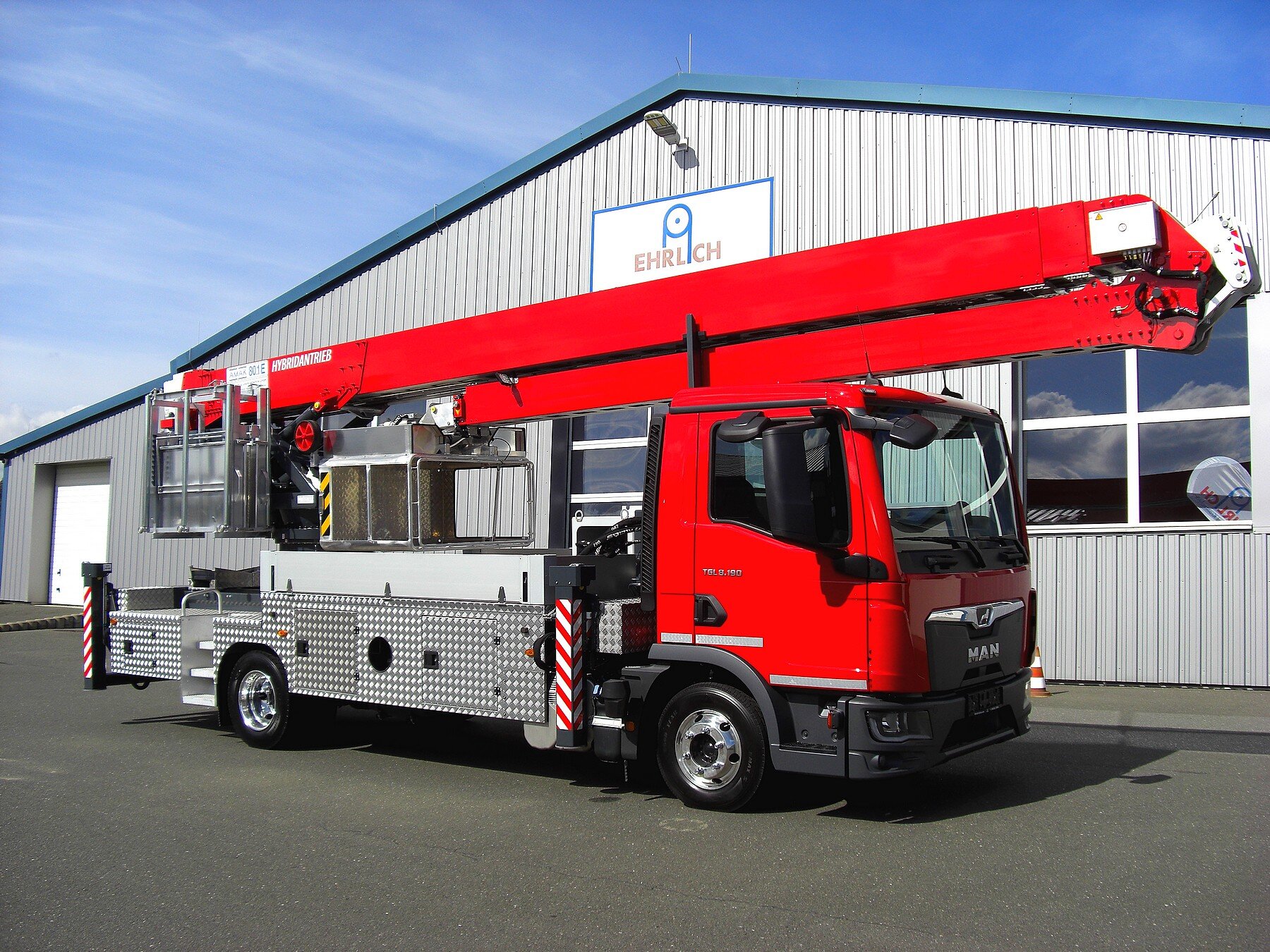

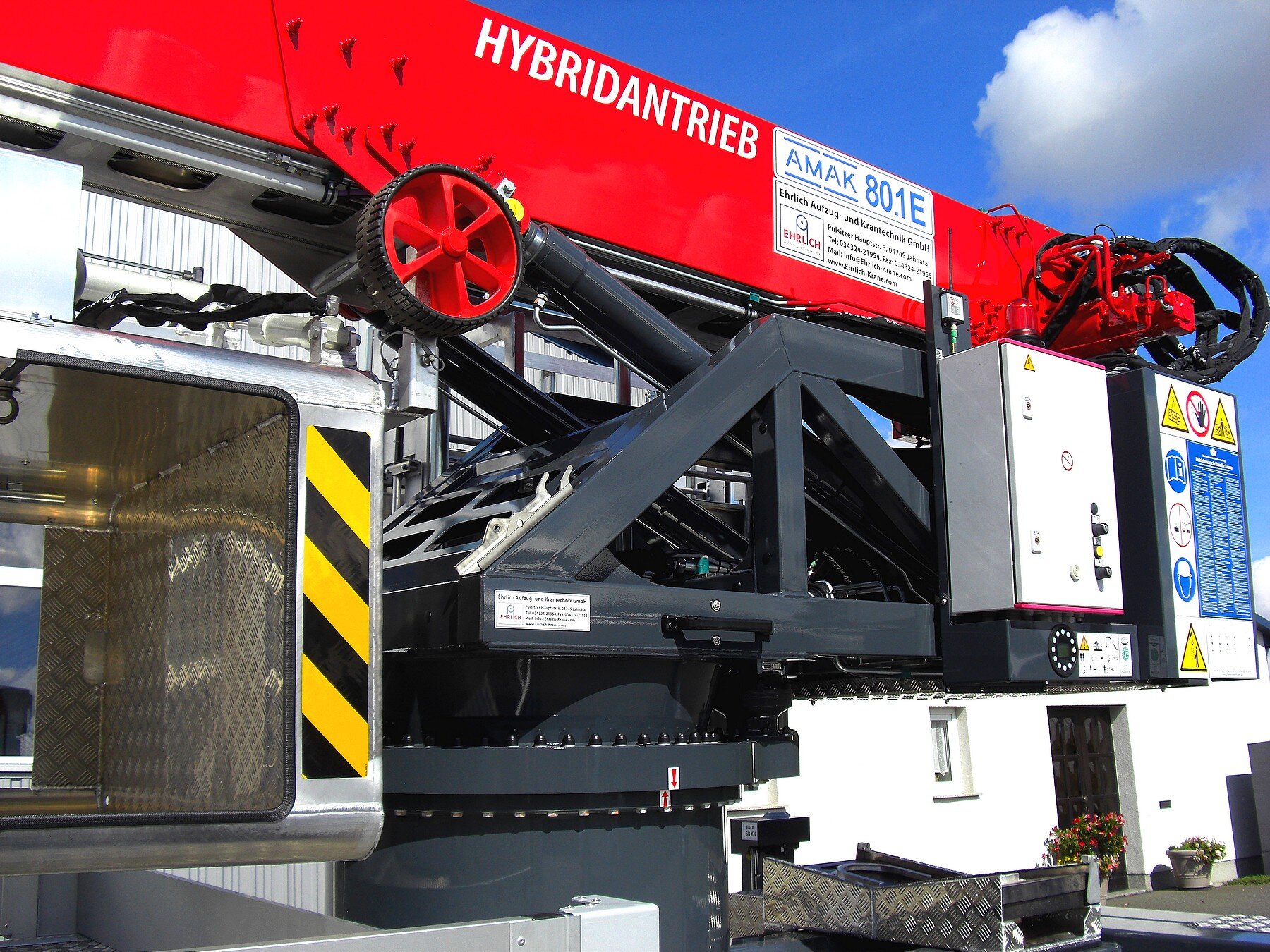

Ab sofort ist der AMAK 80.1 E in zwei weiteren Antriebsvarianten für den Kranbetrieb lieferbar: zusätzlicher Hybridantrieb zum Antrieb über den LKW-Motor oder vollelektrischer Antrieb durch leistungsstarken Elektromotor
Dosenlibelle zum Ausrichten des Fahrzeuges

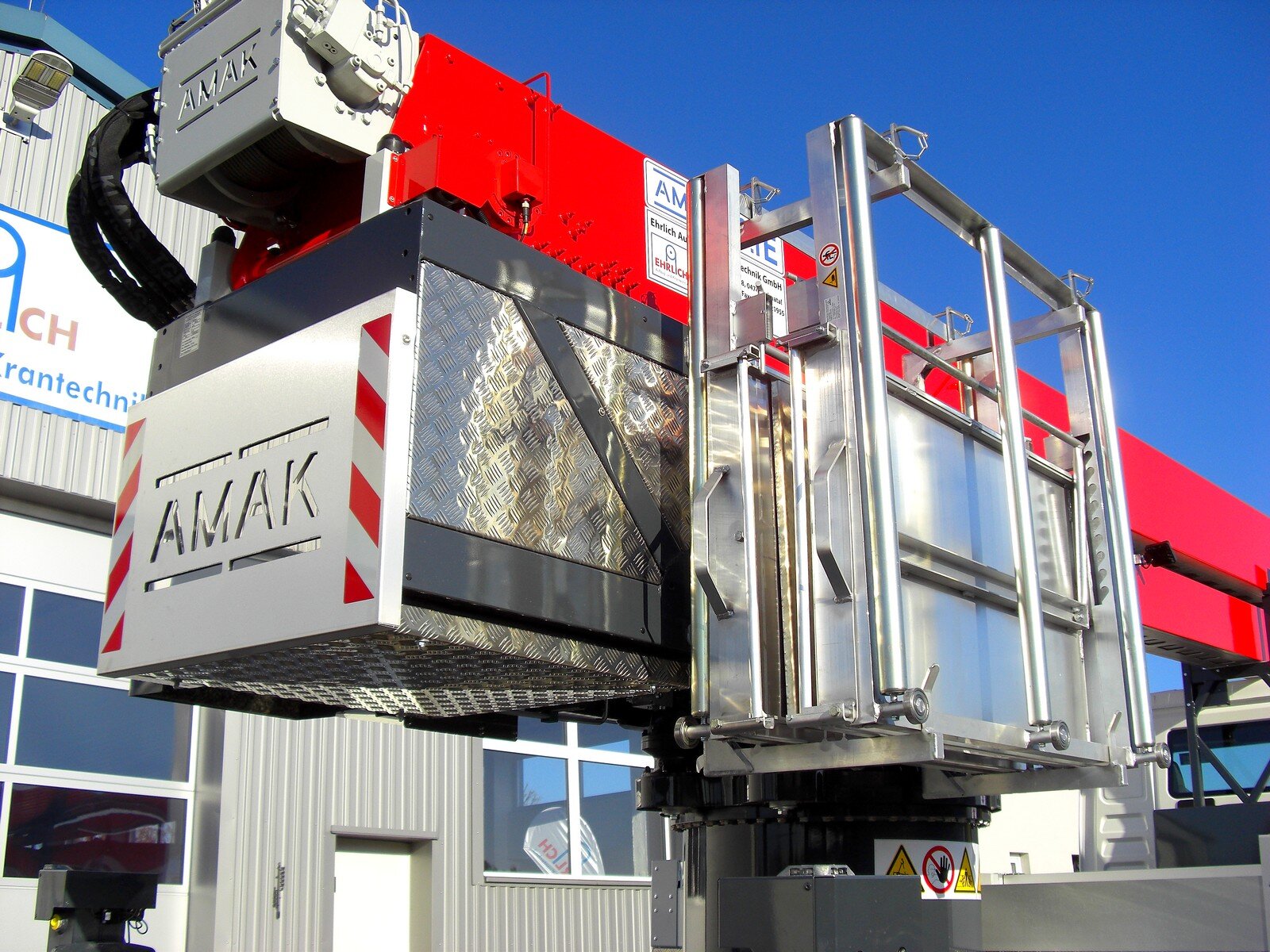

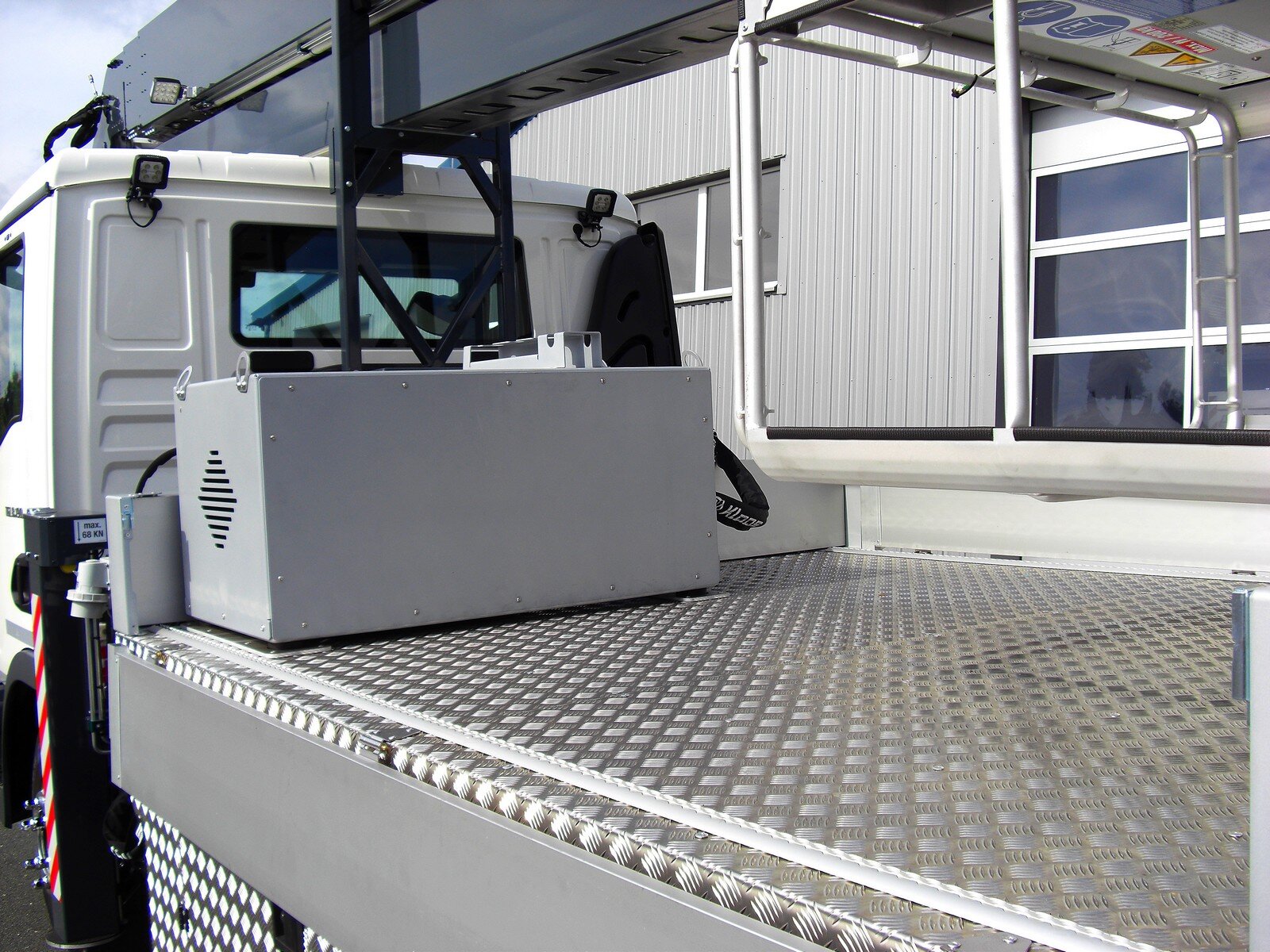

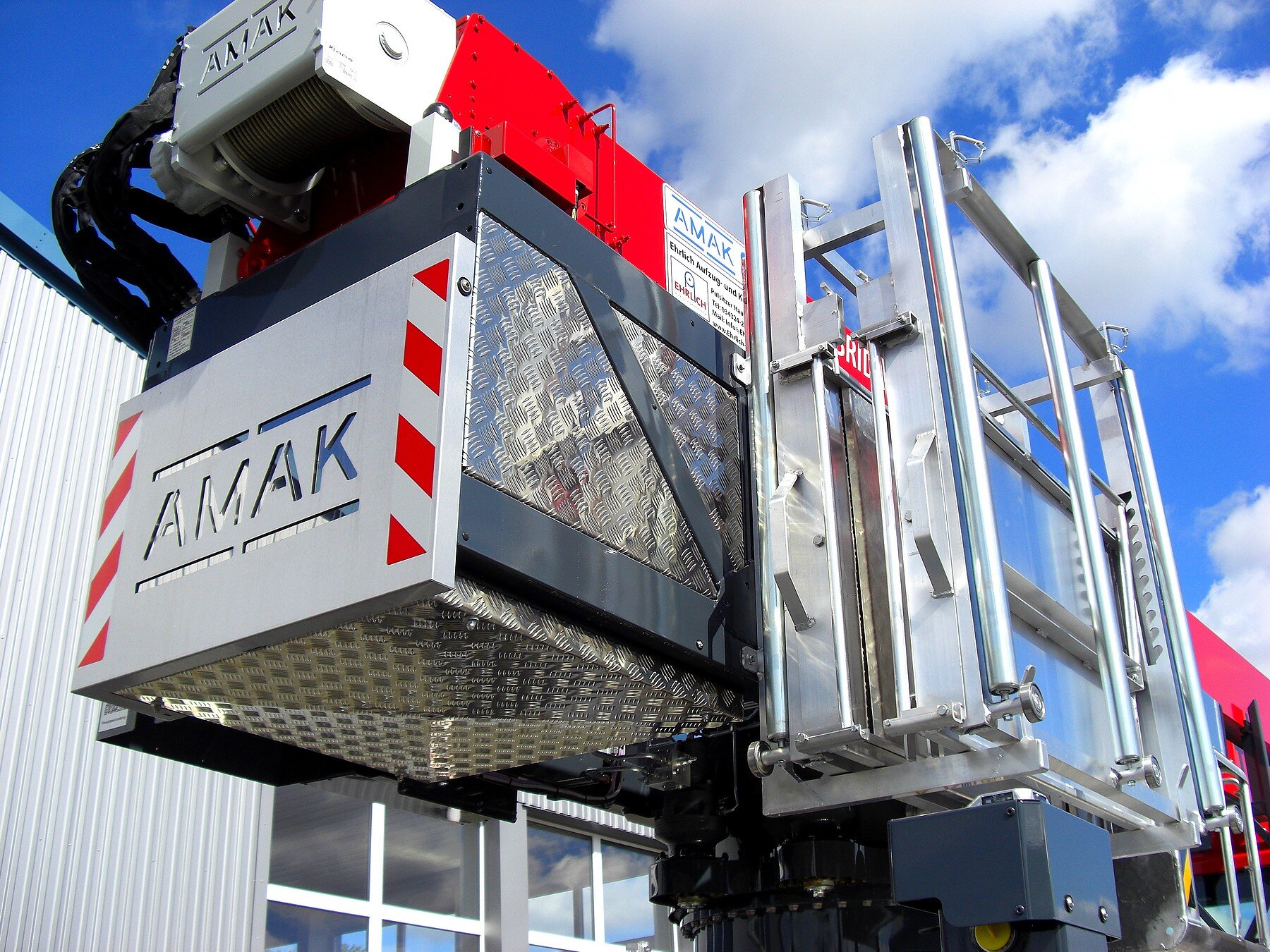

Optionale Hubarbeitsbühne für zwei Personen, max. Traglast 200 kg, jetzt 36 Meter Arbeitshöhe, vollhydraulisch automatisch ausgleichend und drehbar, einfach und schnell werkzeuglos anzubauen. Zum Betrieb ist kein Stromgenerator notwendig, da Strom vom LKW-Motor geliefert wird. Zusätzlich ist eine 230 V / 2KW Steckdose im Korb eingebaut.
Neu: Am LKW-Rahmen hinter einer verschließbaren Tür ist eine 230 V-Steckdose incl. FI-Schutzschalter montiert. Externer Strom wird direkt bis zur Steckdose in der Hubarbeitsbühne duchgeleitet!
Sondervollverkleidung aus Aluminiumblech und Edelstahl mit abschließbaren Staufächern, zahlreiche Abdeckungen an wichtigen Stellen
Separater Halter für vier Abstützplatten garantiert deren schnellen, leichten Zugriff und sicheres mitführen
LKW-Fahrgestell bis 7,49 t zul. Gesamtgewicht, Führerschein-Klasse 3 (C1)
Selbstfahrende Arbeitsmaschine, dadurch KFZ-Steuer befreit, kompl. mit TÜV und Kranabnahme
Lackierung Kranaufbau: nach RAL Tonangabe, Fahrerhaus nach LKW-Hersteller-Farbprogramm
Ausladung und Tragkräfte entsprechend Lastendiagramm

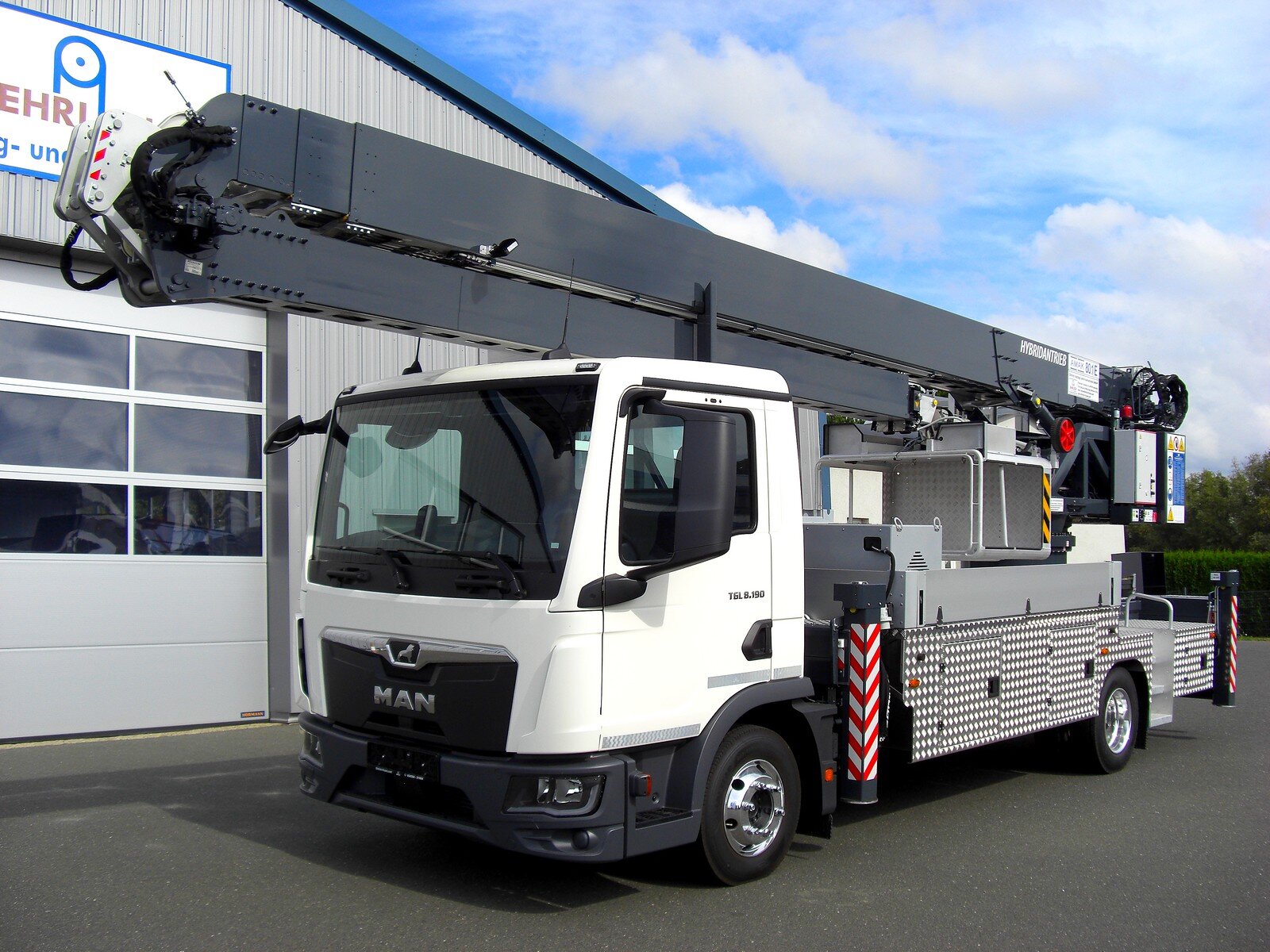

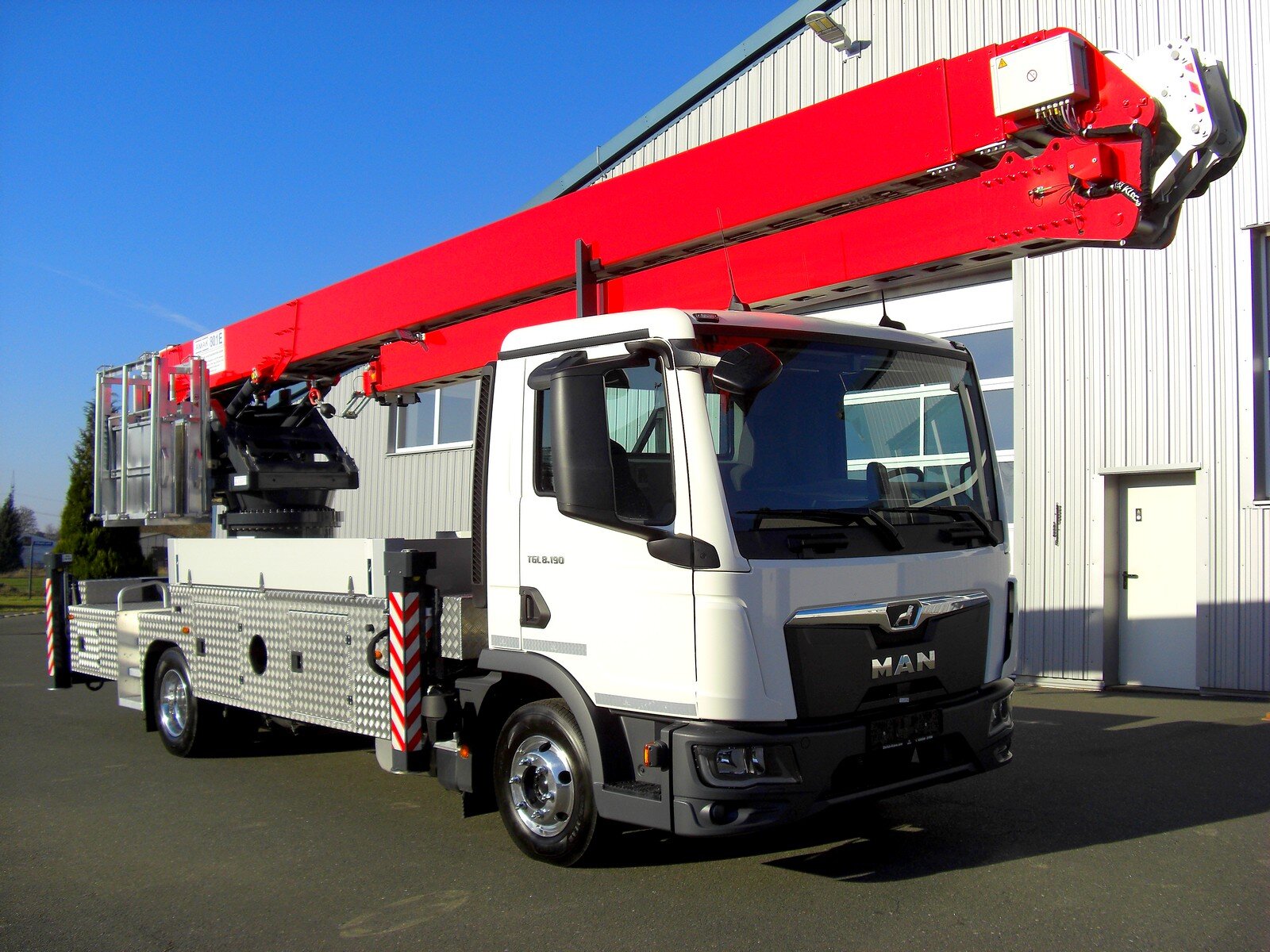

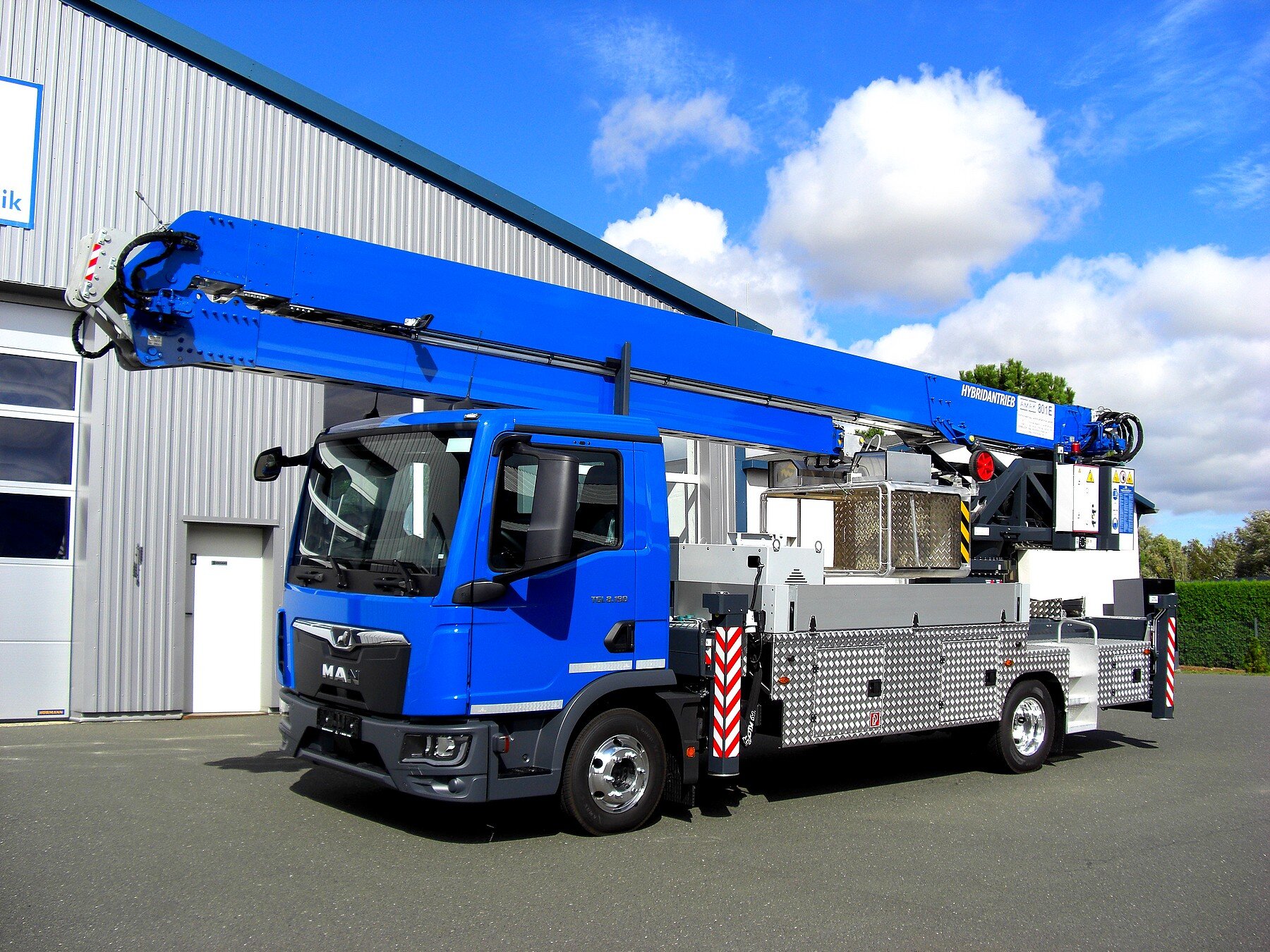

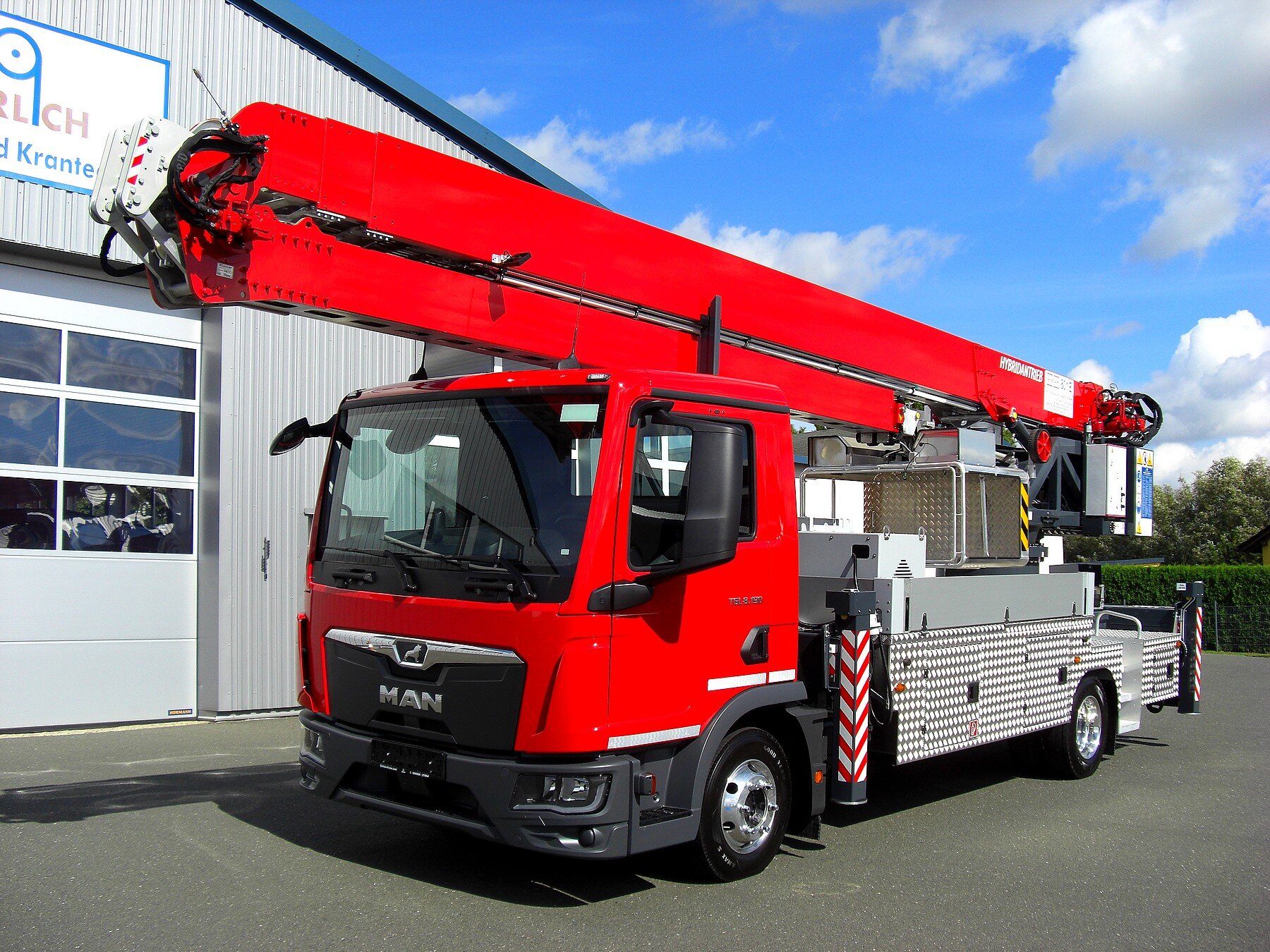

Autokran wird montiert auf LKW Ihrer Wahl, z.B. MAN TGL 8-190 (Neues Modell!) oder andere LKW-Modelle, 7,49 t zulässige Gesamtmasse

Optional

Der AMAK 80.1 E ist werkzeuglos, in weniger als 5 Minuten umzubauen zur 36 m Hebebühne, hydraulisch und automatisch ausgleichend!
Zwei Varianten stehen zur Verfügung: 2 Personen, seitlich drehbar bis jeweils 45° oder 2 Personen, seitlich drehbar bis jeweils 225°, max. 200 kg.

Technische Besonderheiten der Hebebühne

Neu: 36 m max. Arbeitshöhe, per Funk stufenlos ausfahrbare 1. Verlängerung der Klappspitze!
Steckdose 230 V in der Bühne
2 Person 90° / 200 kg, dreht nach links und rechts je 45 °
2 Person 450° / 200 kg, dreht nach links und rechts je 225 °
Automatische Niveauregulierung der Bühne
Kein zusätzliches Stromaggregat notwendig, da Stromversorgung über LKW-Elektrik
Macht Ihren Kran durch einfachste, werkzeuglose Montage in Minuten zur vollwertigen Hebebühne!
Die Aufhängung der Bühne erfolgt seitlich. Das bedeutet eine maximale Absenkung des Bühnenbodens bis auf das Dach, keine störende Technik unter der Bühne!
Für 2 Personen, bis 200 kg Nutzlast
Riesige Reichweiten im Bühnenbetrieb, siehe Lastendiagramm Bühnenbetrieb
